KM04-04
Folosit pentru unități gospodărești sau rezidențiale pentru a măsura, memora și afișa consumul de apă rece care curge prin conductă. Folosind modulul fotoelectric de citire directă pentru a realiza eșantionarea electronică și încărcarea datelor pe dispozitivul de numărare a contorului de bază, datele de contorizare ale contorului de apă pot fi citite cu exactitate în timp real, iar datele de contorizare pot fi trimise către diverse sisteme de citire a contorului inteligent prin transmisie cu fir.
Descriere
1. Caracteristici
● Adoptarea principiului volumetric al pistonului rotativ de măsurare, precizie ridicată.
● Registrul de tip uscat, interferența antimagnetică, citirea clară pe termen lung.
● 304 Corp din oțel inoxidabil
● Clima și EMC Clasa B, E1
2. Tehnica electronică
Tensiune de lucru | Temperatura de lucru | Curent de lucru | Ieșire |
DC9-15V (RS-485)/DC24-36V (M-BUS) | -10 ~ 45 ℃ | ≤9Ma | RS-485, M-BUS |
3. Curba pierderii capului

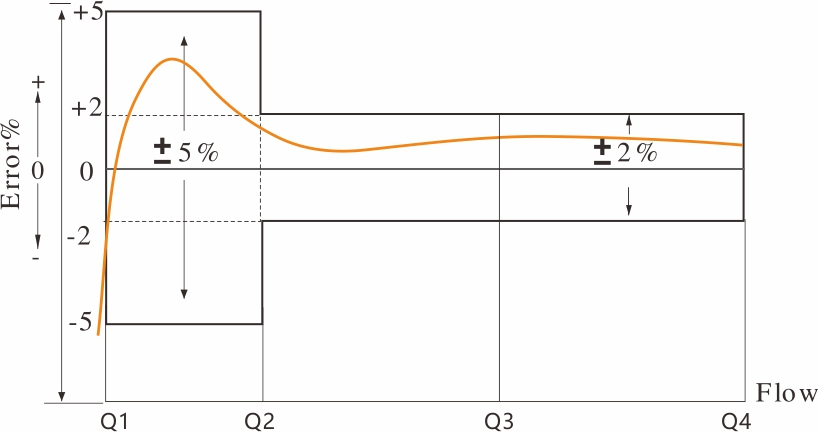

4. Curba de eroare de precizie
5. Dimensiunea instalării
Articolul nr | LXHS-8 | |
L1 | mm | 205 |
L | mm | 110 |
H | mm | 92 |
W | mm | 75 |
Fir de conexiune | D (mm) | G3/4 " |
D (mm) | R1/2 | |
Greutate | cu sindicate (kg) | 0,8 kg |
fără sindicate (kg) |
6. Parametrul tehnic principal
Numărul modelului | LXHS-8 | |
Diametrul nominal (DN) [mm] | 8 | |
Raportul Q3/Q1 | R160 | R200 |
Debitul de suprasarcină (Q4) [m³/h] | 1.25 | 1.25 |
Debit permanent (Q3) [m³/h] | 1 | 1 |
Debitul de tranziție (Q2) [m³/h] | 0.01 | 0.008 |
Debitul minim (Q1) [m³/h] | 0.00625 | 0.005 |
Clasa de precizie | 2 | |
Eroare maximă admisă pentru zona de debit mai mică (MPEι) | ± 5% | |
Eroare maximă admisă pentru zona de debit superior (MPEμ) | ± 2% pentru apă având o temperatură ≤30 ℃ ± 3% pentru apă având temperatură > 30 ℃ | |
Clasa de temperatură | T30, T50 | |
Clase de presiune a apei | Harta 16 | |
Clase de pierdere de presiune | △ P63 | |
Indicarea intervalului [m³] | 99 999 | |
Rezoluția dispozitivului de indicare [m³] | 0.00005 | |
Clase de sensibilitate la profil de flux | U10, D5 | |
Limitarea orientării | Orizontal |
