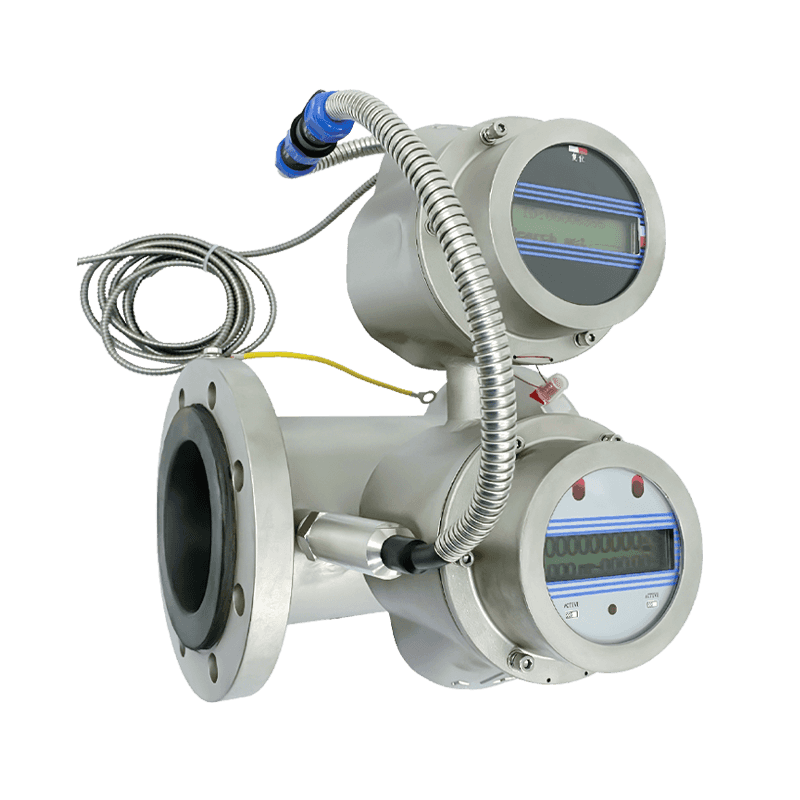

KM08-03
Descriere
1. Caracteristici ale produsului:
2. Date tehnice:
Presiunea apei | 0,6MPA-1.6MPA |
Q3/Q1 | 400/500/1000 |
DN (mm) | DN40-DN500 |
Precizia măsurării | 1 2 |
Gama de măsurare | 0,001 ~ 10m/s |
Temperatura ambiantă | -40 ~ 60 ℃ |
Baterie | 3,6V litiu sau 12VDC 3,6V litiu |
Construcție | Standalone/Split |
Material de căptușeală | HR Rubber F4: Ptfe |
Material flanșă și corp | Oțel inoxidabil /carbon |
Interfață de comunicare | RS485, GSM, GPRS, NB-IoT, Cat. 1 |
Clase de sensibilitate la profil de flux | U0D0 |
Lungimea cablului | 5 metri |
Pierderea de presă | <= 10 kPa |
Temperatura apei | T30-T50 |
Perioada de măsurare | 1 secundă/timp ~ 15 secunde/reglabil în timp |
Frecvența de măsurare | De 5 ori/1 secundă |
Direcția de măsurare | Măsurarea pozitivă și negativă în două sensuri |
Funcția de intrare | Presiune, temperatură |
Modul 0perație | Bluetooth, operație wireless (operator de mână infraroșu) |
Impermeabil | IP68 |
Aplicație: Pentru lichid conductiv | conductivitate> 20 |

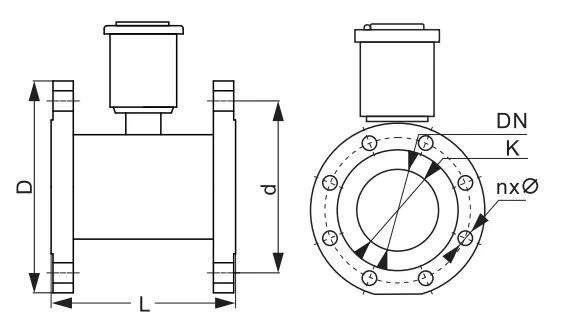

3. Dimensiunea instalării
DN (mm) | MPA | Măsurare (mm) | ||||
L | D | K | Șurub cu diametru (mm) | Qty pentru șurub | ||
40 | 1.6/1.0 | 200 | 145 | 110 | M16 | 4 |
50 | 1.6/1.0 | 200 | 165 | 125 | M16 | 4 |
80 | 1.6/1.0 | 200/235 | 200 | 160 | M16 | 8 |
100 | 1.6/1.0 | 250 | 215 | 180 | M16 | 8 |
150 | 1.6/1.0 | 300 | 280 | 240 | M20 | 8 |
200 | 1.6/1.0 | 350 | 335 | 295 | M20 | 12 |
250 | 1.6/1.0 | 400 | 390 | 350 | M20 | 12 |
300 | 1.6/1.0 | 500 | 440 | 400 | M20 | 16 |
350 | 1.6/1.0 | 500 | 500 | 460 | M20 | 16 |
400 | 1.6/1.0 | 600 | 565 | 510 | M22 | 20 |
450 | 1.6/1.0 | 600 | 615 | 560 | M22 | 20 |
500 | 1.6/1.0 | 600 | 670 | 620 | M22 | 20 |
4. Date tehnice mai importante (standard: GB/T778-2018)
R = 500 Grad1 | R = 1000 Grad2 | ||||
DN (cm) | Q3 (M3/H) | Q2 (M3/H) | Q1 (M3/H) | Q2 (M3/H) | Q1 (M3/H) |
40 | 25 | 0.08 | 0.05 | 0.04 | 0.025 |
50 | 40 | 0.128 | 0.08 | 0.064 | 0.04 |
65 | 63 | 0.2 | 0.125 | 0.101 | 0.063 |
80 | 100 | 0.32 | 0.2 | 0.16 | 0.1 |
100 | 160 | 0.512 | 0.32 | 0.256 | 0.16 |
125 | 250 | 0.8 | 0.5 | 0.4 | 0.25 |
150 | 400 | 1.28 | 0.8 | 0.64 | 0.4 |
200 | 630 | 2.015 | 1.26 | 1.008 | 0.63 |
250 | 1000 | 3.2 | 2 | 1.6 | 1 |
300 | 1600 | 5.12 | 3.2 | 2.56 | 1.6 |
