KM05-14
Contorul de apă cu ultrasunete la distanță este un senzor de debit combinat cu un microprocesor și adoptă tehnologie avansată de măsurare cu ultrasunete pentru măsurarea precisă și fiabilă a consumului de apă pentru aplicații comerciale și industriale. Durată de viață lungă, funcții complete de comunicare de ieșire, pentru a îndeplini toate tipurile de comunicare și cerințele de rețea wireless, cu capacități mici de detectare a fluxului.
Descriere
1. Caracteristici
2. Curba pierderii capului

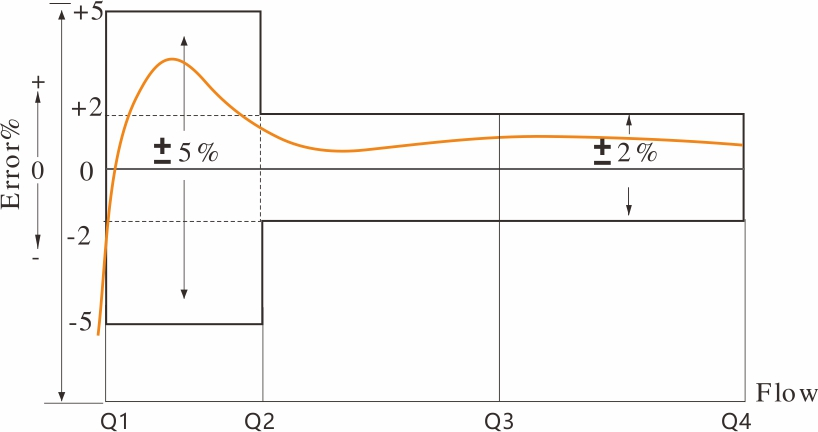

3. Curba de eroare de precizie
4. Dimensiunea instalării
| Articolul nr | LXSGL-15 | LXSGL-20 | LXSGL-25 | |
| L | mm | 193 | 210 | 225 |
| L1 | mm | 98 | 105 | 110 |
| H | mm | 115 | 115 | 115 |
| W | mm | 100 | 100 | 100 |
| Fir de conexiune | D (mm) | G3/4 " | G1 " | G1 1/4 " |
| D (mm) | R1/2 | R3/4 | R1 | |
| Greutate | cu sindicate kg | |||
| fără sindicate kg | 1.5 | 1.7 | 1.8 | |
5. Date tehnice principale
| Numărul modelului | LXSGL-15 | LXSGL-20 | LXSGL-25 | ||||||||||||
| Diametrul nominal (DN) [mm] | 15 | 20 | 25 | 32 | 40 | ||||||||||
| Raportul Q3/Q1 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 | R80 | R100 | R160 |
| Debitul de suprasarcină (Q4) [m³/h] | 3.125 | 3.125 | 3.125 | 5 | 5 | 5 | 7.875 | 7.875 | 7.875 | 12.5 | 12.5 | 12.5 | 20 | 20 | 20 |
| Debit permanent (Q3) [m³/h] | 2.5 | 2.5 | 2.5 | 4 | 4 | 4 | 6.3 | 6.3 | 6.3 | 16 | 16 | 16 | 25 | 25 | 25 |
| Debitul de tranziție (Q2) [m³/h] | 0.05 | 0.04 | 0.025 | 0.08 | 0.064 | 0.04 | 0.126 | 0.1008 | 0.063 | 0.2 | 0.16 | 0.1 | 0.32 | 0.256 | 0.16 |
| Debitul minim (Q1) [m³/h] | 0.03125 | 0.025 | 0.015625 | 0.05 | 0.04 | 0.025 | 0.07875 | 0.063 | 0.039375 | 0.125 | 0.1 | 0.0625 | 0.2 | 0.16 | 0.1 |
| Clasa de precizie | 2 | ||||||||||||||
| Eroare maximă admisă pentru zona de debit mai mică (MPEι) | ± 5% | ||||||||||||||
| Eroare maximă admisă pentru zona de debit superior (MPEμ) | ± 2% pentru apă având o temperatură ≤30 ℃ ± 3% pentru apă având temperatură > 30 ℃ | ||||||||||||||
| Clasa de temperatură | T30, T50 | ||||||||||||||
| Clase de presiune a apei | Harta 16 | ||||||||||||||
| Clase de pierdere de presiune | △ P63 | ||||||||||||||
| Indicarea intervalului [m³] | 99 999 | ||||||||||||||
| Rezoluția | 0.00005 | ||||||||||||||
| Dispozitiv de indicare [m³] | |||||||||||||||
| Clase de sensibilitate la profil de flux | U10 D5 | ||||||||||||||
| Limitarea orientării | Vertical | ||||||||||||||
Fiecare certificat a fost martor la specialitatea noastră.
