KM07-04
Contorul de apă cu ultrasunete la distanță este un senzor de debit combinat cu un microprocesor și adoptă tehnologie avansată de măsurare cu ultrasunete pentru măsurarea precisă și fiabilă a consumului de apă pentru aplicații comerciale și industriale. Durată de viață lungă, funcții complete de comunicare de ieșire, pentru a îndeplini toate tipurile de comunicare și cerințele de rețea wireless, cu capacități mici de detectare a fluxului.
Descriere
1. Caracteristici
2. Condiție tehnică
| Eroare maximă maximă pentru | ± 5% |
| Zona de debit mai mică (MPEι) | |
| Eroare maximă admisă pentru | ± 2% pentru apă având o temperatură ≤30 ℃ |
| Zona de debit superior (MPEμ) | ± 3% pentru apă având temperatură > 30 ℃ |
| Clasa de temperatură | T30, T50 , T70 |
| Clase de presiune a apei | Harta 16 |
| Clase de pierdere de presiune | △ P10 |
| Indicarea intervalului [m³] | 99 999 |
| Rezoluția | 0.00005 |
| Dispozitiv de indicare [m³] | |
| Clase de sensibilitate la profil de flux | U10 D5 |
| Limitarea orientării | ORIZONTALĂ |
3. Parametrul electronic
| Alimentare electrică | Interfață de comunicare | Protocol de comunicare |
| 3.6V (24VDC 220VAC) | M-BUS, RS485 (4-20mA), WM-BUS, LORA, NB-IOT | GB/T 26831, CJ/T188, Modbus RTU |

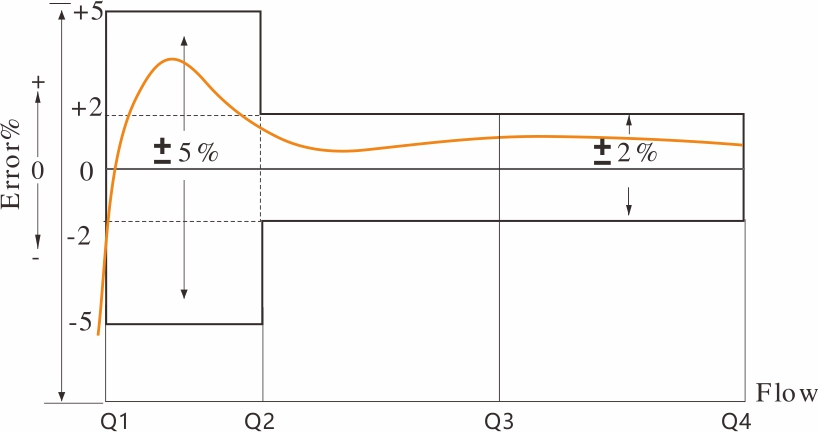

4. Curba de eroare de precizie
5. Dimensiunea instalării
| Articolul nr | 50 | 80 | 100 | 150 | 200 | |
| L | mm | 200 | 200 | 250 | 300 | 350 |
| H | mm | 390 | 420 | 440 | 495 | 555 |
| D | mm | 165 | 200 | 220 | 285 | 340 |
| nxφd1 | mm | 4Xφ18 | 8xφ18 | 8xφ18 | 8xφ22 | 12xφ22 |
6. Date tehnice principale
| Nominal | Fluxul de pornire | Q3/Q1 | Q2/Q1 | Q4 m³/h | Q3 m³/h | Q2 m³/h | Q1 m³/h |
| Diametru (DN) | |||||||
| 50 | 0.035 | 100 | 1.6 | 78.75 | 63 | 1.008 | 0.63 |
| 65 | 0.06 | 100 | 1.6 | 125 | 100 | 1.6 | 1 |
| 80 | 0.09 | 100 | 1.6 | 200 | 160 | 2.56 | 1.6 |
| 100 | 0.141 | 160 | 1.6 | 312.5 | 250 | 2.501 | 1.563 |
| 125 | 0.221 | 160 | 1.6 | 312.5 | 250 | 2.501 | 1.563 |
| 150 | 0.318 | 160 | 1.6 | 500 | 400 | 4 | 2.5 |
| 200 | 0.565 | 160 | 1.6 | 787.5 | 630 | 6.301 | 3.938 |
| 250 | 0.883 | 160 | 1.6 | 1250 | 1000 | 10 | 6.25 |
| 300 | 1.27 | 160 | 1.6 | 2000 | 1600 | 16 | 10 |
